آموزش قالب بندی بتن با قالب فلزی

نحوه قالب بندی بتن با قالب فلزی

از مهمترین بخش های اجرای اسکلت بتنی قالب بندی می باشد که برای این که این کار به درستی انجام شود ، لازم است تا نکات انتخاب قالب بتن و اجرای اصولی آن به درستی پیش رود . برای انجام این کار لازم است بدانید که چه تعداد پایه اطمینان بگذارید و قالب برداری را چه زمانی انجام دهید .

در انجام قالب بندی بتن از دیگر نکات مهمی که لازم است تا مهندس اجرایی عمران از آن اطلاع داشته باشد ، تجهیزات مورد استفاده می باشد .

قالب به سازه ای گفته می شود که به صورت موقت یا دائمی در بتن ریزی به کار برده می شود .

قالب وظیفه دارد تا بارهای ناشی از بتن را تحمل کند و اجرای آن تا زمانی می باشد که خود بتن قادر به تحمل بارهای وارد از جمله وزن خود را داشته باشد .

قالب بتنی که برای اجرای بتن بندی به کار برده می شود ، باید از مقاومت لازم برخوردار باشد و نیروهای ناشی از لرزاندن بتن را تحمل کند و بدون این که آسیبی به آن وارد کند از آن جدا شود . قالب همچنین وظیفه دارد تا از بتن در برابر صدمات مکانیکی محافظت کرده و مانع از کم شدن رطوبت بتن و نشت شیره آن شود و در برابر سرما و گرمای محیط به عنوان عایق عمل کند و میلگرد ها و سایر اجزایی را که در داخل بتن قرار می گیرد را در جای خود نگه دارد .

یکی از انواع قالب بتن که از استحکام و مقاومت بالایی برخوردار می باشد و بسیار مورد استفاده قرار می گیرد ، قالب فلزی بتن می باشد که در این مقاله به آموزش قالب بندی بتن با قالب فلزی می پردازیم .

قالب بندی بتن فلزی

در اجرای قالب بندی پیش از اینکه نصب قالب ها انجام شود ، لازم است تا روی آن ها مواد رها ساز یا همان روغن قالب مالیده شود . بدین منظور گاها از گازوئیل یا روغن سوخته یعنی روغنی که از تعویض روغنی ها گرفته می شود نیز به کار برده می شود ، اما استفاده از آن ها توصیه نمی شود . لازم است به این نکته توجه شود که مواد رها ساز قالب به گونه ای به کار برده شود تا موجب آلوده شدن آرماتورها نشود و روی سطح قالب یک لایه ی یکنواخت و نازک ایجاد کند .

قالب ها پس از این که روغن کاری شدند ، متناسب با عرض مقطع مورد نظر یک به یک در جای خود قرار می گیرند و سپس به وسیله ی پین و گوه های فلزی در هم قفل می شوند .

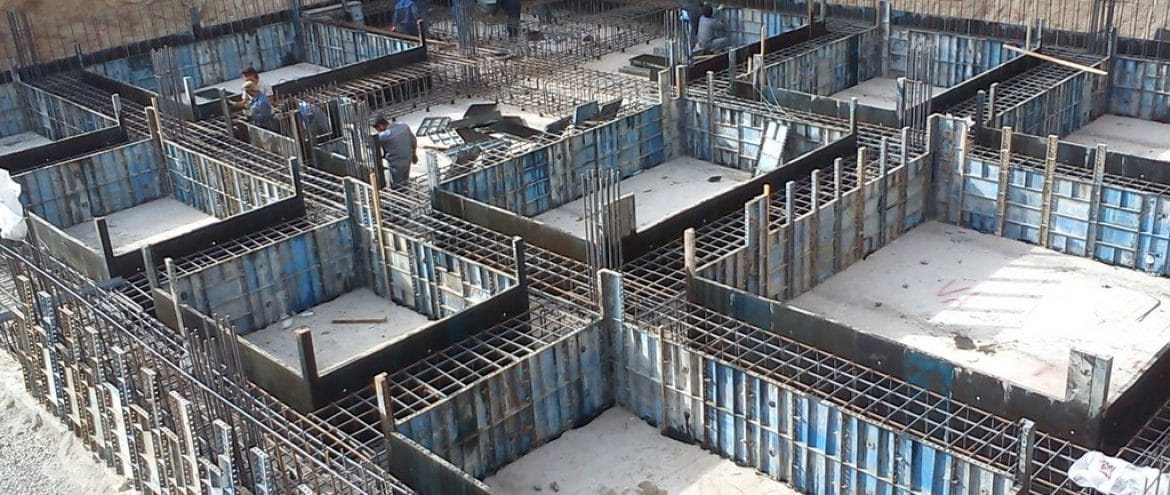

قالب بندی فونداسیون

در اجرای این کار باید دقت کرد تا برای جلوگیری از هدر رفت شیره بتن قالب ها به صورت مناسب در کنار هم قرار بگیرند . برای جلوگیری از کج شدن و نا شاقولی احتمالی قالب ها ، پشت بندها نصب و مهار می شوند . در مراحل قبل و بعد از بتن ریزی ، کنترل شاقول بودن از ضروریات به شمار می رود .

قالب های های فلزی بتن معمولا با ابعادی از مضرب 5 در بازار موجود می باشند . برای اجرای ستون قالب ستون ها با مقطع مربع یا مستطیل با عرض های 50 تا 10 سانتی متر  با طول های 1 ، 1.5 و 2 متر عرضه می شوند .

قالب های کنج نیز در ابعاد 5 در 5 و 5 در 10 و 10 در 10 سانتی متر می باشند که البته در صورتی که به قالب های فلزی در ابعاد و اشکال متفاوت نیاز باشد می توان قالب مورد نظر در ابعاد و اشکال مورد نظر را به کارخانه قالب سازی سفارش داد تا آن ها با توجه به درخواستتان قالب مورد نیاز را طراحی و تولید نمایند .

به عنوان مثال یک ستون مربعی که دارای عرض 40 سانتی متر و ارتفاع 3 متر می باشد ، نیاز به 12 قالب 100 در 30 سانتی متر و 8 قالب کنج 5 در 5 در 150 سانتی متر دارد که همه ی آن ها 75 جفت پین و گوه به هم متصل می شوند .

زمانی که بتن قادر به تحمل تنش های موثر باشد و تغییر شکل های آن از تغییر شکل های پیش بینی شده بیشتر نشود زمانی می باشد که می توان قالب ها را برداشت .

نکته ای در مورد قالب بندی بتن

لازم است تا تمامی عملیات قالب برداری و برچیدن پایه ها به گونه ای انجام شود که بتن در اثر نیرو و ضربه ای که در اثر باز کردن قالب ها به آن وارد می شود ، آسیب نبیند و ایمنی و قابلیت بهره برداری قطعات حفظ شود .

همچنین باید دقت شود تا پایه های اطمینان بدون اعمال فشار و ضربه برداشته شوند و به صورتی که از روی آن ها بار به صورت تدریجی حذف شود . پایه های اطمینان در دهانه های بزرگ و کنسول ها به صورت متفاوت برچیده می شوند به طوری که در دهانه های بزرگ از وسط دهانه به سمت تکیه گاه برچیده می شود و در کنسول ها جهت برچیده شدنشان از لبه به طرف تکیه گاه می باشد .

باید از روی پایه های اطمینان بار به گونه ای برداشته شود که قابلیت متوقف کردن بار برداری از روی پایه ها در هر لحظه در صورت نیاز وجود داشته باشد .

قالب برداری نیاز به زمان مشخصی دارد و قبل از این که اعضای بتنی قادر به تحمل وزن خود و بارهای وارده نباشد ، نباید پایه ها و قالب های باربر برچیده شوند .

پایه های اطمینان

پایه های اطمینان زمانی در زیر سطح باقی گذاشته می شوند که قالب سطوح زیرین قطعات بتن آرمه برداشته شود و در این صورت این پایه ها تا زمانی که بتن مقاومت کافی را کسب کند مانع از تغییر شکل در طی گذر زمان و سایر مشکلات مقاومتی و تغیر شکلی می شود .

تعداد پایه های اطمینان و مشخصات و فواصل بین آن ها بستگی به مقاومت کوتاه مدت بتن دارد ولی به طور کلی فاصله بین آن ها باید از 3 متر بیشتر نشود .

قالب بندی تیر و دال

تجهیزات قالب بندی

در قالب بندی تجهیزات مختلفی به کار برده می شوند که عبارتند از :

  • گیره
  • بولت عصایی
  • مهره خروسکی ( مهره بولت )
  • واشر کاس ( واشر تخت )
  • واشر دولوله
  • سولجر
  • جک سقفی
  • بست قورباغه ای
  • ( کلمپس )
  • دستک تیر
  • میان بولت
