در قالب فلزی بتن برای قالب بندی دیوار و تسریع در روند کار و ضریب تکرار بالا از پنلهای سایز بزرگ استفاده می شود. در این متد قالب بتن بوسیله لوله های داربستی به صورت افقی و سولجرها در راستای عمودی مهر می شوند .

استفاده از سولجر به جهت افزایش مقاومت پانلها در مقابل نیروهای جانبی بتن بوده و باعث سهولت در جابجایی پانلها می شود.

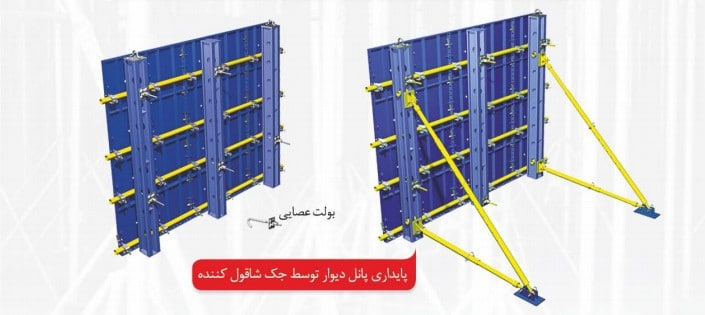

پس از نصب دیوارها در مکان مورد نظر بوسیله جک های دوپیچ شاقل کننده تنظیم می شوند .در مواقعی که جابجایی قالب بتن به طور یکپارچه انجام نمی گردد وضحامت دیوار کم است به جای سولجر از لوله های داربستی بصورت عمودی و واشر دولوله استفاده می شود .

قالب فلزی برای قالب بندی دیوار

قالب بندی دو طرفه دیوار

در سیستم قالب بندی دیوارهای دوطرفه از پانل های مدولار استفاده می گردد ودر اجرای یک دیوار بتنی باید سه پارامتر در نظرگرفته شود که طرح قالب بندی بر اساس این پارامتر ها تعیین می شود :

  • فشار جانبی دیوار
  • ارتفاع دیوار
  • پایداری مجموعه قالب گیری

در اجرای قالب بندی دیوار دو طرفه:

 پانل های مدولار فلزی  بوسیله گوه نر وماده به یکدیگر متصل می شوند .

در طراحی دیوار های دوطرفه می بایست مهار فشار جانبی بتن وپایداری کل مجموعه قالب فلزی بتن وهمچنین میزان ارتفاع دیوار مد نظر وتوجه ویژه قرار بگیرد .

در قالب بندی سازه دوطرفه دیوار از جک شاغول کننده جهت دیوار های تا ارتفاع 3 متر وبرای دیوارهای بلند تر از شمع حمایتی از سولجر وپیچ های تنظیم برای پایدار بودن قالب استفاده می گردد.

برای مهار فشار های جانبی از بولت های آب بند فنری یا مغزی چدنی و بولت های تکرار شونده بیشتر استفاده می شود. با افزایش ارتفاع, فشار هیدرواستاتیکی نیز زیاد شده ودر نتیجه قالب باید بسیار مقاوم ومستحکم باشد به این دلیل برای قالب بندی دیوارهای تا ارتفاع 2.5 متر از پشت بند لوله ودر قالب بندی با ارتفاع بیش از 2.5از سولجر استفاده می گردد.

قالب بندی یکطرفه دیوار :

درسیستم قالب بندی دیوار یکطرفه به دلیل عدم استفاده از بولت برای مهار فشار جانبی از بولت مدفون شده در پی و بدنه و فریم های کانتیلیور و جک های خاص استفاده می شود .

وسایل مورد نیاز برای قالب بندی دیوار یکطرفه عبارتند از, پانل ها,گیره متوسط ,سولجر ,لوله داربستی یا ناودانی ,واشر کاس ,مهره بولت خروسکی وبولت عصایی

قالب بندی دیوارهای شیب دار:

در اجرای سیستم قالب بندی دیوار شیب دار ابتدا سازه توسط قالب های مدولار خاص اتصالات مربوط به هم وصل گردیده و سپس برای ایجاد شیب از جک های دو پیچ یا پشت بند خرپایی متناسب با شیب سازه استفاده می گردد.

قالب بندی بتن بالا رونده دیوار با پانل های مدولار: این سیستم قالب بندی مناسب اجرای سازه های بتنی با ارتفاع نامتعارف وارتفاع بلند است که شامل دونوع بالارونده و لغزان بوده که مکانیزم حرکتی هر کدام از این سیستم ها وجه تمایز آنهاست.

در طراحی واجرای قالب بالارونده تخصص وتجربه دو شاخص مهم بشمار می رود . این نوع قالب ها دارای مکانیزم پیشبرنده و بصورت هیدرولیک یا مکانیک بوده و کاهش زمان رسیدن قالب به مرحله بعدی و سرعت بتن ریزی را افزایش می دهند.

قالب برشی دیوار قالب بتن خود بالا رونده دیوار: در سیستم قالب بتن برشی استفاده از چرثقیل کاهش می یابد وعملیات اتصال قالب بتن به دیوار حذف شده وباعث کاهش زمان بتن ریزی می گردد.دراین نوع سیستم عملیات اتصال قالب بتن به دیوار و جدا شدن آن بصورت اتوماتیک انجام می گردد.
