قالب فلزی تیر و دال

قالب بندی تیر و دال

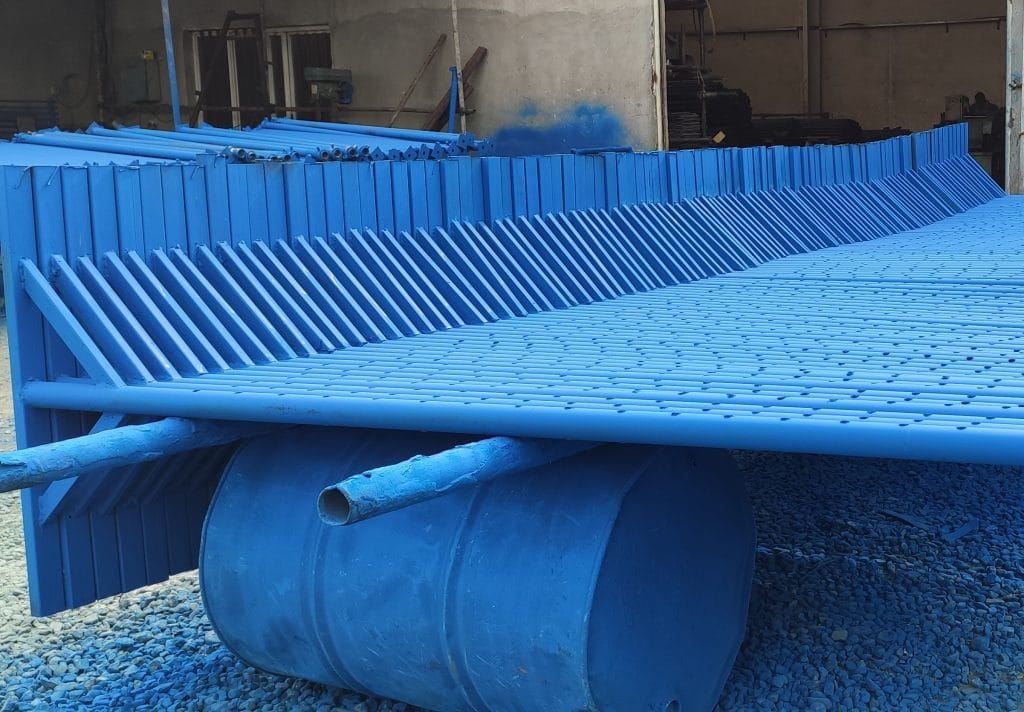

قالب فلزی برای قالب بندی تیر و دال

در قالب بندی تیرودال بتنی قالب های مدولار ,کنج های بیرونی ونبشی صفرمورد استفاده قرار می گیرد. قالب بندی تیرها متشکل از یک قطعه در کف و دو قطعه جانبی بوده که قطعه کف راتیر یا پوتر ونام قطعات جانبی آویز است . اصولا قالب کف پوتر در روی شمع یا داربست قرار گرفته و سپس توسط آویزها به روی کف پوتر وصل می شود برای پایداری داخلی وخارجی تیرها از پشت بند مخصوص استفاده شده که اصطلاحا دسک تیر گفته می شود یا به عبارتی جهت اتصال قالب های تیر دال بتن به ستون از کنچ های داخلی یا قالب های مخصوص فلزی بتن و برای مهار فشار جانبی بتن دسکت بکار می رود .

اتصال قالب فلزی بتن با گیره ,گوه یاکلمپس انجام می گردد.برای مهار فشار روبه پایین از داربست های بالابر و جک های سقفی  استفاده می شود. در اجرای تیرهای با ارتفاع بیشتر از 50 سانتیمتر تا حد امکان از میان بولت برای پایداری داخلی قالب تیر استفاده می شود. این موضوع که قالب های تیر قبل از نصب به صورت جعبه ای مونتاژ شوند یا بصورت قطعات جداگانه حمل شوند بستگی به تجهیزات بالابر موجود و ترتیب جداسازی قالب دارد.



سقف دال بتنی به صورت یکپارچه از مصالحی مانند بتن و فولاد است کاربرد دال بتنی در ساخت سازه هایی با کاربرد متفاوت وساخت انواع پل وکف سازی است که اجزای تشکیل دهنده آن شامل بتن ومیلگرد بوده و نحوه آماده سازی آن به این صورت است که خمیر بتن توسط قالب مدولار در محل بتن ریخته می شود وقبل از عملیات بتن ریزی یکسری میلگرد های تقویتی داخل قالب قرار گرفته و بوسیله ابزاز پلاستیکی یا اسپیسر نگه داشته می شود تامیلگردها بصورت کامل بوسیله بتن پوشش داده شود.

در زیرسازی سقف دال از داربست مدولار و در دیگر موارد بصورت عموم از جک سقفی استفاده می شود سقف دال بتنی به دوصورت دال بتنی یکطرفه و دال بتنی دوطرفه اجرا می گردد. با ترکیب قطعات در سیستم قالب بندی می توان انواع سقف یکپارچه اعم از دال های یک طرفه و دو طرفه وسقف های تیرچه بلوک را به سهولت اجراوبه سازه مورد نظر دست یافت .در برخی موارد شکل سرستون ها و همزمانی اجرای آن بادال بتنی و نحوه اتصال آن با تیرها در طرح قالب بندی موثر است .

اگر قالب کف پوتر تیر هم مرز قالب ستون یا شاهتیر ساخته گردد طول آن برابر دهانه آزاد تیرخواهد شد ولی اگر قالب کف پوتر با ضخامت قالب ستون دارای همپوشانی باشد وبتواند برآنها تکیه کند می بایست ضخامت قالب های ستون در دوطرف تیر را به دهانه آزاد آن اضافه نمود در واقع و عملی قطعات کف پوتر و آویز قالب تیرها بستگی به روش قالب بندی دارد استفاده از فیلرهای مدولار در قسمت آویز و کف پوتر برای  کم کردن خطای مونتاژ و سهولت باز کردن قالب ها بعد از بتن ریزی الزامی است در قالب بندی تیرهای ساختمانی به دلیل فقدان اهمیت پخ های بتن و ایمن بودن محل آویز ها از آسیب های سطحی نبشی های پانچ شده را جایگزین کنج کرده یا از قالب های کف دال به تیر توسط کنج داخلی 10در10 اجرا می گردد. بطور معمول در کفراژبندی از جک های سقفی و داربست های مدولار استفاده می شود.
